Safire ist eine modulare Transmission Solution für den Schutz, die Automatisierung und die Überwachung elektrischer Übertragungsnetze. Das System ist als schlüsselfertige Gesamtlösung konzipiert und vereint Netzschutz, Steuerung, Cybersecurity, Kommunikation und Betriebsführung in einer hochverfügbaren, skalierbaren Architektur. Safire richtet sich an Netzbetreiber, Energieversorger und industrielle Betreiber kritischer Infrastrukturen mit erhöhten Anforderungen an Betriebssicherheit, Redundanz und Zukunftsfähigkeit.
Systemkonzept

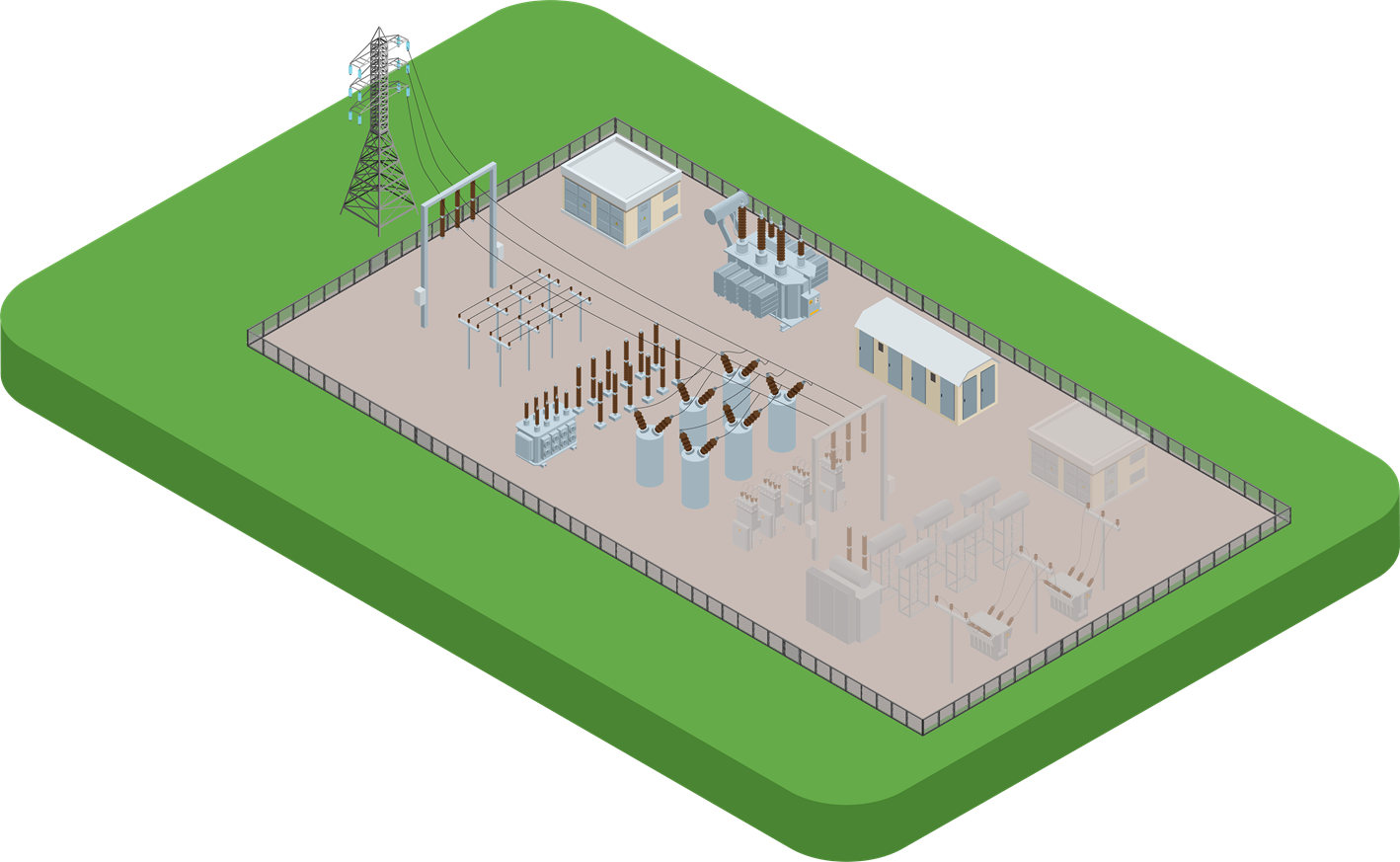

Schutz- und Automatisierungslösung für Stromnetze
Safire basiert auf einer modularen Systemarchitektur, bei der einzelne Funktionsmodule je nach Netzstruktur, Spannungsebene und Betriebsanforderung kombiniert werden. Die Module werden in separaten, funktionsspezifischen Schaltschränken integriert und können sowohl eigenständige als auch fremde Schutzgeräte einbinden.
Das System ist für den Dauerbetrieb in kritischen Infrastrukturen ausgelegt und unterstützt eine durchgängige Trennung von Schutz-, Steuer-, Kommunikations- und Visualisierungsebenen.

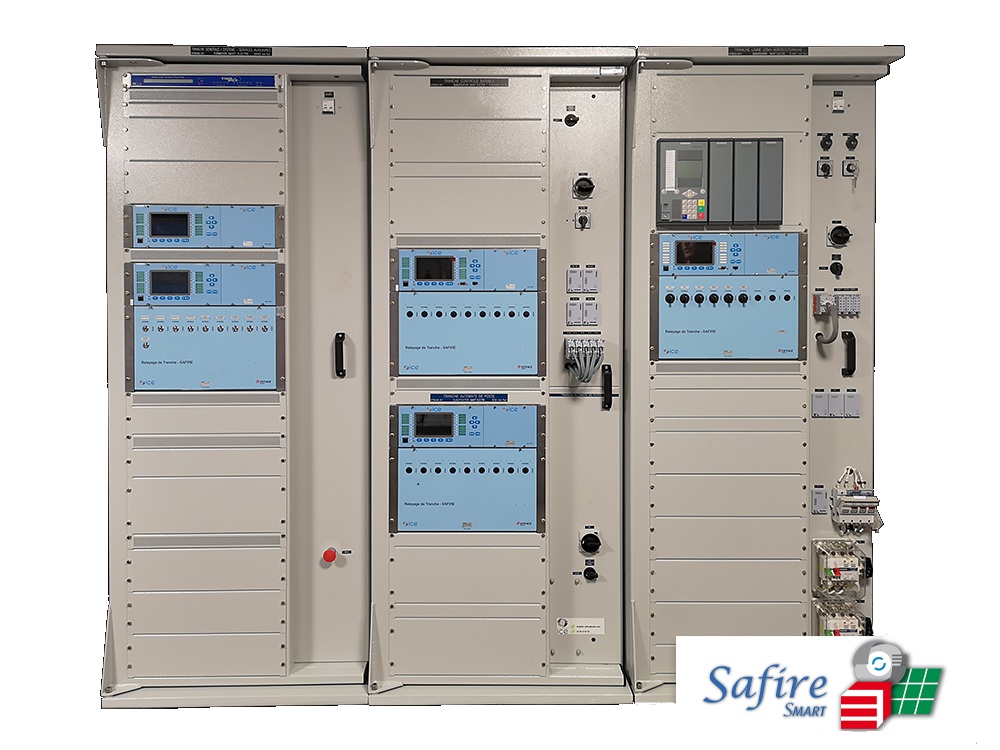

Netzschutzsystem für Stromnetze
Technische Merkmale
- Modulare Transmission-Lösung für Hoch- und Mittelspannungsnetze
- Turnkey-Systemarchitektur von Schutz bis Bedienebene
- Echtzeitfähige Systemplattform auf Preempt-RT-Linux
- DSP-basierte Signalverarbeitung für Schutz- und Überwachungsfunktionen
- Hochverfügbares, selbstheilendes Kommunikations-Backbone
- Redundante Netzwerkarchitektur (HSR / PRP)
- Unterstützung gängiger Schutz- und Automatisierungsstandards
- Konzipiert für den Einsatz in KRITIS-Umgebungen
Funktionsmodule (Auswahl)
Safire kann aus folgenden Modulen kundenspezifisch aufgebaut werden:
- Operator Workstation – Bedienung, Visualisierung und Systemführung
- Remote Control & Cybersecurity Module – Fernsteuerung und IT-Sicherheit
- General Module – zentrale Steuer- und Schutzfunktionen
- Substation Automation Module – Automatisierung von Umspannwerken
- Busbar Control Module – Sammelschienenüberwachung
- Overhead Line Module – Leitungsschutz für Freileitungen
- Overhead-Underground Link Module – Übergang Freileitung/Kabel
- Underground Cable Module – Überwachung von Erdkabeln
- Capacitor Bank Module – Überwachung von Kompensationsanlagen
- Emergency Generator Interface – Einbindung von Notstromsystemen
- Sectionalising Module – Netzsegmentierung und Umschaltung
- Bus Coupling Module – Kopplung von Netzabschnitten
- SF₆ Monitoring Module – Gasüberwachung in GIS-Anlagen
- Coupling Module – Schnittstellen zwischen Systemen
Die Module sind unabhängig skalierbar und für Erweiterungen im laufenden Betrieb vorbereitet.
modularer, automatischer Netzschutz
Kommunikation & Verfügbarkeit
Safire nutzt ein hochverfügbares, selbstheilendes Backbone-Netzwerk, das auch bei Ausfall einzelner Netzwerkkomponenten den sicheren Betrieb gewährleistet. Die Kommunikationsarchitektur ist auf minimale Latenzzeiten und maximale Betriebssicherheit ausgelegt – insbesondere für Schutz- und Abschaltfunktionen in Übertragungsnetzen.
Vorteile für Netzbetreiber
- Hohe Betriebssicherheit durch redundante Systemarchitektur
- Flexible Anpassung an unterschiedliche Netzstrukturen
- Skalierbar von einzelnen Umspannwerken bis zu großen Übertragungsnetzen
- Zukunftssicher durch modulare Erweiterbarkeit
- Geeignet für Neubau, Modernisierung und Retrofit-Projekte
- Reduzierte Komplexität durch integrierten Systemansatz
Typische Einsatzbereiche
- Elektrische Übertragungsnetze
- Umspannwerke und Schaltanlagen
- Energieversorger und Netzbetreiber
- Industrieanlagen mit eigener Hochspannungsversorgung
- Kritische Infrastruktur mit erhöhten Sicherheitsanforderungen
Positionierung
Safire ist die Transmission-Lösung innerhalb des ICE-Portfolios und adressiert Anwendungen, bei denen klassische Schutzrelais allein nicht ausreichen. Das System verbindet Schutztechnik, Automatisierung, Kommunikation und Betriebsführung zu einer ganzheitlichen Lösung für moderne Übertragungsnetze.
Für die Sicherung von Stromleitungen gegen Feuer und Explosionen bieten wir darüber hinaus spezielle brand- und explosionsgeschützte Schutzrohre/-schläuche an. Energieanlagen und Stromnetze können durch intelligente Videoüberwachung weiter geschützt werden.
